電動塑料PP球閥

產品展示>> 電動球閥>>電動塑料PP球閥

一、電動塑料PP球閥產品概述

上海川滬閥門有限公司生產的電動塑料PP球閥有國標雙由令連接和法蘭連接2種形式，可以方便的在塑料管道上安裝。電動塑料球閥的材質有PVC、UPVC、RPP、PPH等不同的塑料材質，可以廣泛的應用在常溫、腐蝕或者衛生級項目中。
型號：
CHQ911F
特點：
1、外型結構緊湊美觀。
2、本體重量輕容易安裝。
3、耐腐蝕性強，應用范圍廣。
適用場景:
電動塑料PP球閥廣泛應用于多個領域，如一般純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業

二、電動塑料PP球閥產品圖片

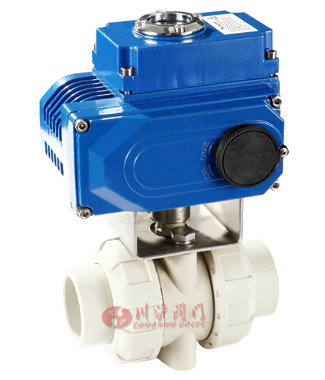

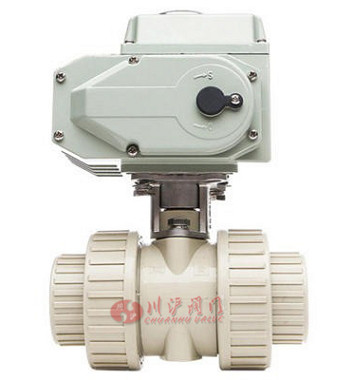

電動塑料PP球閥	電動塑料PP球閥

三、電動塑料PP球閥主要技術參數

公稱通徑DN(mm)	15	20	25	32	40	50	65	80	100
公稱壓力(MPa)	PN1.0-1.6MPa
連接方式	法蘭、螺紋、由令
閥體結構	一體、三通L、三通T
閥體材質	UPVC、CPVC、PP
閥芯材質	UPVC、CPVC、PP
密封材質	PTFE
適用溫度	0～+60℃
適用介質	PVC兼容的食品工業化學溶劑
配置執行機構	可配CHQ、CHV等系列角行程電動執行機構
控制方式	開關到位(開關兩位控制)、智能調節(4～20mA模擬量信號控制)

四、電動塑料PP球閥執行器參數

執行器類別	CHV系列執行器參數	CHQ系列執行器參數
電源電壓	標準：220V AC單相可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩	50N·M～2000N·M	50N·M～3000N·M
動作范圍	0～90° 0～360°	0～90°、0°～270°可選
控制方式	開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間	15秒/30秒/60秒	18S～112S
保護裝置	過熱保護	內置過熱保護、過載保護
環境溫度	-30°～60°	-20℃～+70℃
手動操作	同附帶手柄操作	機械離合機構，配手輪操作
機械限位	電氣、機械二重限位	2個外部調整螺栓
防護等級	IP65	IP65、IP67、可定制IP68
防爆等級	無防爆	ExdⅡ BT4,ExdⅡ CT6
位置測量	可選裝開關或電位計	電位計、比例控制單元
驅動電機	8W/E	鼠籠式異步電機
進線接口	PE1/2〞進線線鎖	2個 PF 3/4"
殼體材料	鋁合金	鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層	干粉，環氧聚酯，具有超強防腐功能
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點

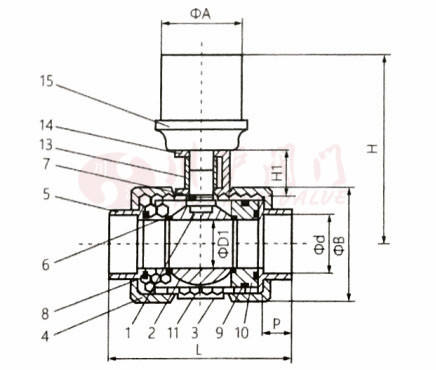

五、電動塑料PP球閥結構圖

六、電動塑料PP球閥連接尺寸

公稱通徑	D	D1	D2	L			H	H1	T	n-O	支架中心孔距	軸尺寸	配電動執行器
DN(mm)	D	D1	D2	承插	絲口	法蘭	H	H1	T	n-O	支架中心孔距	軸尺寸	開關型	調節型
15	20	65	95	112	112	164	155	40	14	4-14	36/55	9*9	CHV-05	CHV-05
20	25	75	105	130	130	182	160	40	16	4-14	36/50	9*9
25	32	85	115	144	144	210	165	41	16	4-14	36/50	11*11
32	40	100	135	168	168	233	190	43	16	4-18	50/70	11*11
40	50	110	145	173	173	247	200	43	16	4-18	50/70	11*11
50	63	125	160	204	204	290	225	47	18	4-18	50/70	11*11
65	75	'145	180	275	275	370	280	50	22	4-18	70	14*14	CHV-10	CHV-10
80	90	160	195	300	300	415	310	60	25	8-18	70	14*14
100	110	180	215	330 !	330	460	370	78	25	8-18	70	17*17
