一、電動超薄球閥產品概述

上海川滬閥門有限公司生產的電動超薄球閥，也稱為電動對夾球閥，由電動執行機構和超薄球閥閥體組成。接入220V電壓或者輸入4-20mA信號，即可控制閥門的運轉。
特點：
1.結構簡單、體積小、重量輕。
2.緊密可靠、密封性好。
3.操作方便，開閉迅速。
適用場景:
電動超薄球閥適用于在石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。

二、電動超薄球閥產品圖片

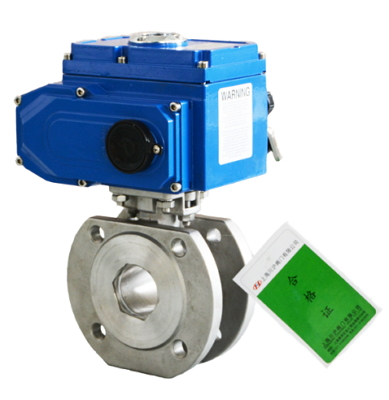

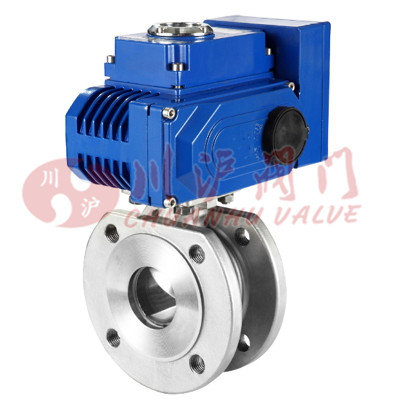

電動超薄球閥(配開關型執行器)	電動超薄球閥(配調節型執行器)

三、電動超薄球閥零部件材料

零件名稱	材料名稱
閥體	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球體	2Cr13+氮化處理	304	316	316L
閥桿	2Cr13	304	316	316L
密封圈	聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
適用介質	水、氣體、蒸汽、油品等	硝酸等腐蝕性介質	醋酸等腐蝕介質	尿素等腐蝕性介質

四、電動超薄球閥技術參數

公稱通徑	DN10～150mm
公稱壓力	PN1.6 2.5 4.0 6.4 31.5MPa(定制)
泄漏量	軟密封:零泄漏	硬密封:≤額定流量的10-5
流量特性	快開特性
可調范圍	DN10-80	DN100-150
可調范圍	250:1	350:1
閥體形式	整體式鍛造、整體式鑄造
連接形式	超薄法蘭式、對夾式
閥芯形式	"O"型球形閥芯
密封填料	V型聚四氟乙烯填料、柔性石墨填料等
基本誤差	±1%
死區	≤1%
回差	≤1%
適用溫度	密封面
適用溫度	PTFE≤180℃、PPL≤300℃、硬密封≤450℃
執行機構	可另配PSQ、HQ、UNIC、361RS等系列電子式電動執行機構

五、電動超薄球閥執行器參數

執行器類別	CH系列執行器參數	HQ系列執行器參數
電源電壓	標準：220V AC單相可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩	50N·M～2000N·M	50N·M～3000N·M
動作范圍	0～90° 0～360°	0～90°、0°～270°可選
控制方式	開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間	15秒/30秒/60秒	18S～112S
保護裝置	過熱保護	內置過熱保護、過載保護
環境溫度	-30°～60°	-20℃～+70℃
手動操作	同附帶手柄操作	機械離合機構，配手輪操作
機械限位	電氣、機械二重限位	2個外部調整螺栓
防護等級	IP65	IP65、IP67、可定制IP68
防爆等級	無防爆	ExdⅡ BT4,ExdⅡ CT6
位置測量	可選裝開關或電位計	電位計、比例控制單元
驅動電機	8W/E	鼠籠式異步電機
進線接口	PE1/2〞進線線鎖	2個 PF 3/4"
殼體材料	鋁合金	鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層	干粉，環氧聚酯，具有超強防腐功能
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點

六、電動超薄球閥性能規范

公稱通徑DN(mm)		DN15-150
公稱壓力	PN(MPa)	1.6	2.5	4.0	6.4
試驗壓力	強度試驗	15.0	24.0	37.5	48.0
	密封試驗	11.0	17.6	27.5	35.2
	低壓氣密試驗	0.5～0.7
適用介質	水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃)

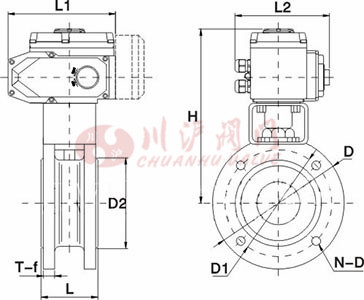

七、電動超薄球閥結構圖

八、電動超薄球閥連接尺寸

主要外形尺寸-PN16（16bar）
公稱通徑 DN	連接尺寸mm									執行器選配
公稱通徑 DN	L	L1	L2	H	D	D1	D2	T-f	N-D	執行器選配
15	32	165	150	220	95	65	46	14-2	4-12	CHV-005	CHQ-010
20	38.5	165	150	230	105	75	56	14-2	4-12	CHV-005	CHQ-010
25	45	165	150	185	115	85	65	16-3	4-12	CHV-005	CHQ-010
32	55	165	150	195	140	100	76	16-3	4-16	CHV-010	CHQ-010
40	62	190	170	205	150	110	84	18-3	4-16	CHV-010	CHQ-020
50	72	190	170	210	165	125	99	20-3	4-16	CHV-010	CHQ-020
65	95	190	170	220	185	145	118	22-3	4-16	CHV-020	CHQ-010
80	120	270	220	270	200	160	132	24-3	8-16	CHV-040	CHQ-030
100	145	270	220	280	220	180	156	24-3	8-16	CHV-060	CHQ-040
125	200	270	220	295	250	210	184	26-3	8-16	CHV-080	CHQ-050
150	225	270	220	310	285	240	211	26-3	8-20	CHV-100	CHQ-060
