電動放料球閥

產品展示>> 電動球閥>>電動放料球閥

一、電動放料球閥產品概述

上海川滬閥門有限公司生產的電動放料球閥，是一種特殊結構的放料球閥，閥座與端面法蘭距離近，物料滯留少。電動放料球閥結構緊湊，密封性能優越，用于精細化工、制藥、化工行業的反應鍋上。
特點：
1.閥座與端面法蘭距離近，物料滯留少。
2.結構緊湊，密封性能優越。
適用場景:
電動放料球閥用于精細化工、制藥、化工行業的反應鍋上。電動放料球閥也可用在細軟顆粒介質輸送。采用PPL或M密封材料，更具耐磨耐溫，是牙膏行業、真空制膏鍋放料的理想產品。

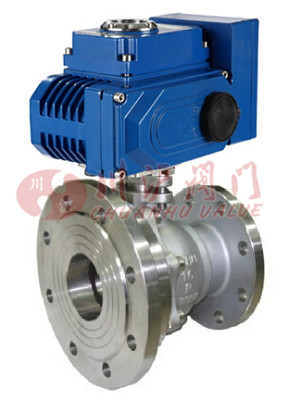

二、電動放料球閥產品圖片

電動放料球閥

三、電動放料球閥零部件材料

零件名稱	材料名稱
閥體	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球體	2Cr13	304	316	316L
閥桿	2Cr13	304	316	316L
密封圈	聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
適用介質	水、氣體、蒸汽、油品等	硝酸等腐蝕性介質	醋酸等腐蝕介質	尿素等腐蝕性介質

四、電動放料球閥技術參數

閥體形式	整體式精鑄閥體
公稱通徑	DN25～100mm
公稱壓力	PN1.0 MPa
連接形式	法蘭式、卡箍式
適用溫度	-20℃～150℃
閥蓋形式	一體式
壓蓋型式	壓蓋壓緊式
閥芯形式	O型球體閥芯
流量特性	近似快開型

五、電動放料球閥執行器參數

執行器類別	CH系列執行器參數	HQ系列執行器參數
電源電壓	標準：220V AC單相可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩	50N·M～2000N·M	50N·M～3000N·M
動作范圍	0～90° 0～360°	0～90°、0°～270°可選
控制方式	開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間	15秒/30秒/60秒	18S～112S
保護裝置	過熱保護	內置過熱保護、過載保護
環境溫度	-30°～60°	-20℃～+70℃
手動操作	同附帶手柄操作	機械離合機構，配手輪操作
機械限位	電氣、機械二重限位	2個外部調整螺栓
防護等級	IP65	IP65、IP67、可定制IP68
防爆等級	無防爆	ExdⅡ BT4,ExdⅡ CT6
位置測量	可選裝開關或電位計	電位計、比例控制單元
驅動電機	8W/E	鼠籠式異步電機
進線接口	PE1/2〞進線線鎖	2個 PF 3/4"
殼體材料	鋁合金	鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層	干粉，環氧聚酯，具有超強防腐功能
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點
