一、內螺紋三通球閥產品概述

上海川滬閥門有限公司生產的Q14F/Q15F內螺紋三通球閥，內螺紋三通球閥是是一種旋轉類切斷、開關閥門，具有關閉嚴密，結構緊湊，重量輕，維修方便等優點。兩閥座密封內螺紋三通球閥具有結構緊湊、外型美觀、密封性能好，它能實現對管道中介質流向的切換，也能使相互垂直的兩個通道連通或關閉。四閥座密封內螺紋三通球閥具有造型美觀、結構緊湊合理。它不僅可實現介質流向的切換，也可使三個通道相互連通，現時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。
適用場景:
內螺紋三通球閥適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或混合流體。

二、內螺紋三通球閥產品圖片

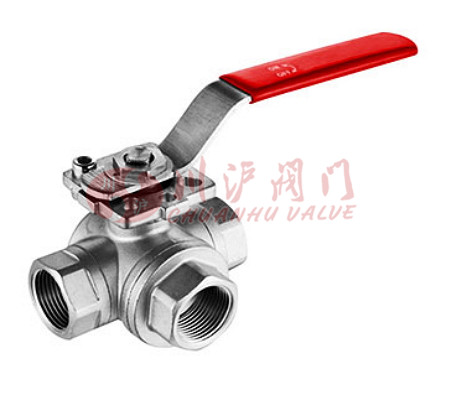

內螺紋三通球閥(型號Q14F\Q15F)

三、內螺紋三通球閥結構圖

四、內螺紋三通球閥零部件參數

序號	零件名稱	材質
1	閥體	不銹鋼CF8M/CF8
2	閥蓋	不銹鋼CF8M/CF8
3	球	不銹鋼CF8M/CF8
4	球墊	聚四氟乙烯/PTFE
5	閥桿	不銹鋼CF8M/CF8
6	填料	聚四氟乙烯/PTFE
7	中口	聚四氟乙烯/PTFE
8	大薄片	聚四氟乙烯/PTFE
9	壓蓋螺母	不銹鋼CF8M/CF8
10	手柄	不銹鋼CF8M/CF8
11	流向指示牌	ALUMINUM
12	華司	不銹鋼/CF8
13	螺帽	不銹鋼/CF8
14	鎖定裝置	不銹鋼/CF8
15	皮套	塑料
16	盲蓋	不銹鋼/CF8M/CF8

五、內螺紋三通球閥連接尺寸

三通L型球閥連接尺寸

SIZE	d	L	H	D1	B	W1	W2	h	重量WT（g）
1/2″	12.7	64	53	97	32.0	22.4	35.0	10-24UNC	530
3/4″	16.0	76	63	126	38.0	22.4	35.0	10-24UNC	700
1″	20.0	87	66	126	43.5	22.4	35.0	10-24UNC	980
11/4″	25.0	96	81	145	48.0	22.4	35.0	10-24UNC	1950
11/2″	32.0	114	83	145	57.0	25.4	38.1	1/4-20UNC	2950
2″	38.1	142	96	204	71.0	25.4	38.1	1/4-20UNC	4450

三通T型球閥連接尺寸

SIZE	d	L	H	D1	B	F	G	W1	W2	h	重量WT（g）
1/2″	12.7	75	59	126	71.0	335	375	22.4	35.0	10-24UNC	550
3/4″	16	85	64	126	81.5	390	425	22.4	35.0	10-24UNC	725
1″	20	100	80	145	102.0	505	515	22.4	35.0	10-24UNC	1000
11/4″	25	115	90	145	108.5	510	575	25.4	38.1	10-24UNC	2000
11/2″	32	125	96	204	121.0	580	630	25.4	38.1	1/4-20UNC	3000
2″	38.1	148	106	204	138.5	655	730	25.4	38.1	1/4-20UNC	4650
