高平臺薄型球閥

一、高平臺薄型球閥產品概述

高平臺薄型球閥是引進意大利球閥的新設計，縮短了球閥的法蘭間距，節約的組裝、安裝成本，比普通的法蘭球閥設計緊湊，避免了介質從閥門的中法蘭連接處泄露，其中高平臺的設計更多的是為了和氣動執行器組成氣動薄型球閥，或者與電動執行器組成電動薄型球閥，來適應系統上自動化控制的需要。

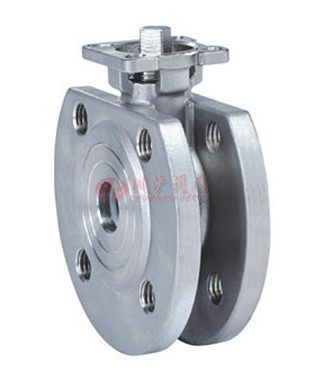

二、高平臺薄型球閥產品圖片


高平臺薄型球閥	高平臺薄型球閥

三、高平臺薄型球閥零部件參數

平臺標準	ISO 5211
檢查測試	EN-12266-1、 API-598
法蘭連接尺寸	EN 1092-1 Pn16、ANSI B16.5 CLASS 150

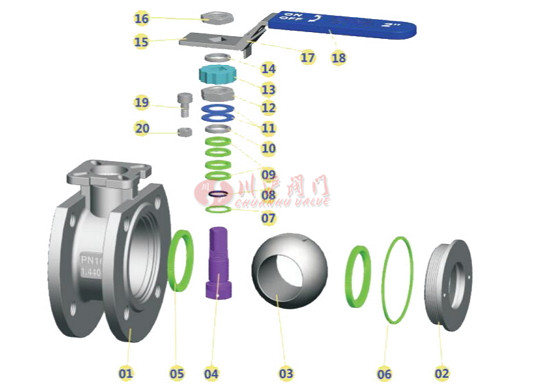

四、高平臺薄型球閥分解圖

五、高平臺薄型球閥零部件材質

NO.	零件名稱PART NAME	PN16/40		CLASS150
1	閥體BODY	CF8M	CF8	CF8M	WCB
2	閥蓋END CAP	CF8M	CF8	CF8M	WCB
3	球 BALL	SS316	SS304	SS316	SS304
4	閥桿STEM	SS316	SS304	SS316	SS304
5	閥座SEAL	RTFE	RTFE	RTFE	RTFE
6	線條 BODY SEAL	PTFE	PTFE	PTFE	PTFE
7	桿密封 THRUST WASHER	PTFE	PTFE	PTFE	PTFE
8	0型圈 STEM O-RING	VITON	VITON	VITON	VITON
9	中頭墊 STEM PACKING	PTFE	PTFE	PTFE	PTFE
10	填料壓套GLAND	SS304	SS304	SS304	SS304
11	碟簧 BELLEVILLE WASHER	SS304	SS304	SS304	SS304
12	下螺帽STEM NUT	SS304	SS304	SS304	SS304
13	防松蓋 STOP WASHER	SS304	SS304	SS304	SS304
14	墊片壓簧 FILLING DAMPING RING	SS304	SS304	SS304	SS304
15	手柄HANDLE	SS304	SS304	SS304	SS304
16	螺帽 HANDLE NUT	SS304	SS304	SS304	SS304
17	鎖片 LOCKING PAD	SS304	SS304	SS304	SS304
18	膠套 HANDLE COVER	PLASTIC	PLASTIC	PLASTIC	PLASTIC
19	定位螺絲STOP BOIT	SS304	SS304	SS304	SS304
20	定位螺帽STOP NUT	SS304	SS304	SS304	SS304

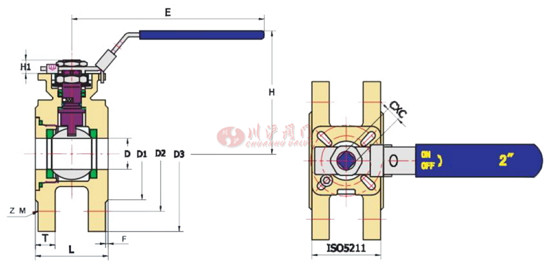

六、高平臺薄型球閥結構圖

七、高平臺薄型球閥連接尺寸

GB（國標法蘭）DN15-DN50 PN16/40，DN65-DN100 PN16

SIZE		D	L	E	H	H1	C	D1	D2	D3	T	F	M-N	IS05211
DN15	1/2"	15	35	116	75	9	9	46	65	95	14	2	4-14	F03/F04
DN20	3/4"	20	38	116	80	9	9	56	75	105	14	2	4-14	F03/F04
DN25	1"	25	44	165	80	11	11	65	85	115	14	2	4-14	F04/F05
DN32	1-1/4"	32	54	165	90	11	11	78	100	135	16	2	4-18	F04/F05
DN40	1-1/2"	38	62	193	95	14	14	84	110	145	16	2	4-18	F05/F07
DN50	2"	50	80	193	110	14	14	100	125	160	16	2	4-18	F05/F07
DN65	2-1/2'	64	101	235	150	17	17	120	145	185	18	2	4-18	F07/F10
DN80	3"	78	118	235	165	17	17	135	160	195	20	2	8-18	F07/F10
DN100	4"	100	150	266	185	17	17	156	180	215	20	2	8-18	F07/F10

1/2"~4"Class 150

SIZE		D	L	E	H	H1	C	D1	D2	D3	T	F	M-N	IS05211
DN15	1/2"	15	35	116	70	9	9	35	60.5	89.0	10.5	1.6	4-16	F03/F04
DN20	3/4"	20	38	116	74	9	9	43	70.0	98.6	10.5	1.6	4-16	F03/F04
DN25	1"	25	42	165	75	11	11	51	79.2	108.0	10.5	1.6	4-16	F04/F05
DN32	1-1/4"	32	54	165	87	11	11	63	88.9	117.5	11.2	1.6	4-16	F04/F05
DN40	1-1/2"	38	62	193	90	14	14	73	98.6	127.0	12.7	1.6	4-16	F05/F07
DN50	2"	50	80	193	99	14	14	92	120.7	152.5	14.3	1.6	4-19	F05/F07
DN65	2-1/2"	64	101	235	141	17	17	104.7	139.7	177.8	15.9	1.6	4-19	F07/F10
DN80	3"	78	118	235	150	17	17	127	152.4	190.5	17.5	1.6	4-19	F07/F10
DN100	4"	100	153	266	172	17	17	157.2	190.5	228.6	22.3	1.6	8-19	F07/F10
