氣動卡箍球閥

產品展示>> 氣動球閥>>氣動卡箍球閥

一、氣動卡箍球閥產品概述

上海川滬閥門有限公司生產的氣動卡箍球閥中間配用螺栓鎖定而成。閥球轉動90度，就能完全開啟或關閉閥門。通常制作高壓球閥使用。用于截斷或接通管路中的介質，閥座采用彈性密封結構，啟閉輕松密封可靠。其中和氣動執行機構組合后，能實現快速開閉（配電磁閥和限位開關）或調節流量大小（配閥門定位器）。
型號：CHQ681F、CHQ681PPL
特點：
1、卡箍連接拆裝方便、適用需要經常清潔的工況下。
2、安裝簡便，能以任意方向安裝于管道中的任意部位。
3、閥體內通道平整光滑，可以輸送粘性流體、漿液以及固體顆粒。
4、可配置氣動、電動等多種驅動機構，實現遠距離控制和自動化操作。
5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損小，故球閥的使用壽命長。
適用場景:
氣動卡箍球閥適用于自來水、純凈水、低腐蝕性介質中使用。

二、氣動卡箍球閥產品圖片

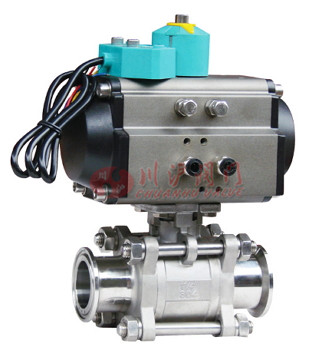

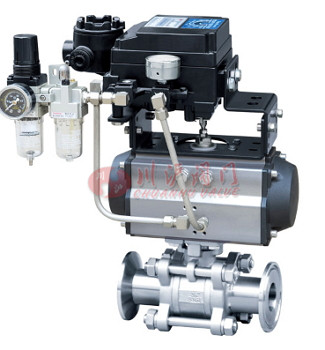

氣動卡箍球閥（開關型）	氣動卡箍球閥（調節型）

三、氣動卡箍球閥零部件材料

零件名稱	材料名稱
閥體	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球體	2Cr13+氮化處理	304	316	316L
閥桿	2Cr13	304	316	316L
密封圈	聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨

四、氣動卡箍球閥技術參數

公稱通徑	15～100mm
公稱壓力	PN1.6、2.5、4.0MPa
閥體材質	碳鋼、304、316、316L
球體材質	304/316/316L不銹鋼
閥桿材質	304/316/316L不銹鋼
閥座密封	PTFE
溫度	PTFE≤150℃
連接型式	卡箍式、快裝式
適用介質	水、氣體、油品等
特點	密封好、使用壽命長

五、氣動卡箍球閥執行器參數

執行器型號	GT、AT、AR、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)

六、氣動卡箍球閥性能規范

設計與制造	GB/T12224
結構長度	GB/T12237
試驗和檢驗	JB/T9092

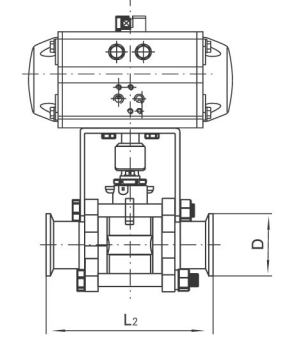

七、氣動卡箍球閥結構圖

八、氣動卡箍球閥連接尺寸

公稱通徑 DN		連接尺寸
DN	in	d	L2	G	Lo	~H
15	1/2	15	90	1/2	141	159
20	3/4	20	90	3/4	141	167
25	1	25	100	1	141	172
32	1-1/4	32	110	1-1/4	159	210
40	1-1/2	40	125	1-1/2	211	218
50	2	50	150	2	211	248
65	2-1/2	65	190	2-1/2	248	273
80	3	80	220	3	269	313
