大通徑氣動高壓球閥

一、大通徑氣動高壓球閥產品概述

上海川滬閥門有限公司生產的大通徑氣動高壓球閥是高壓固定式球閥和大扭力AW型氣動執行器的組合。AW型氣動執行器輸出推力比AT型氣缸輸出推力大，缺點是占用空間大，可以在一些大通徑管道上來使用，如石油、石化管道輸送場合。其中和氣動執行機構組合后，能實現快速開閉（配電磁閥和限位開關）或調節流量大小（配閥門定位器）。
型號：CHQ647F、CHQ647PPL、CHQ647H
特點：
1.閥體沿與閥門通道軸線相垂直的截面分為不對稱的左右兩半，它在管道上主要用于切斷、分配和改變介質流動方向。
2.固定球閥的樞軸結構保證了準確的球體位置。
3.標準閥座采用彈簧結構，將閥蓋推向球體，保證了良好的低壓密封性能。
4.固定球閥閥前、閥后閥座都能密封，即所謂雙向密封特性，
5.利用自帶的排放閥，閥體中腔可向外排放。
6.樞軸采用防吹出保護結構，低摩擦系數的軸承等。
7.具有性能優異，可靠性高，用途廣泛，價格合理等優點。
適用場景:
大通徑氣動高壓球閥適用于：化工、石油、天燃氣、冶金、等行業 及含硫化氫介質、雜質多、腐蝕嚴重的天燃氣長輸管線。

二、大通徑氣動高壓球閥產品圖片

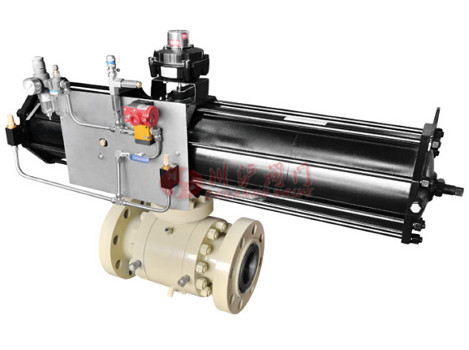

大通徑氣動高壓球閥（配AW型單作用氣缸）

三、大通徑氣動高壓球閥技術參數

試驗壓力（Mpa）	公稱壓力（Mpa)							壓力級（Class)
試驗壓力（Mpa）	1.6	2.5	4.0	6.4	10.0	16.0	25.0	150	300	400	600	900	1500
強度試驗	2.4	3.8	6.0	9.6	15.0	24	37.5	3.1	7.8	10.2	15.3	23.1	38.4
密封試驗	1.8	2.8	4.4	7.0	11.0	17.6	27.5	2.2	5.6	7.5	11.2	16.8	28.1
氣密試驗	0.5-0.7
工作溫度	PTEE≤150℃ 、PPL≤300℃ 、碳纖≤350℃
適用介質	C：水、油、蒸氣 P：硝酸類（溫度≤200℃ ） R：醋酸類（溫度≤200℃ ）

四、大通徑氣動高壓球閥執行器參數

執行器型號	GT、AT、AR、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)

五、大通徑氣動高壓球閥性能規范

設計標準	GB/T12237
結構長度	GB/T12221
連接法蘭	GB/T911、\JB/T79
試驗和檢驗	GB/T13927 、 JB/T9092

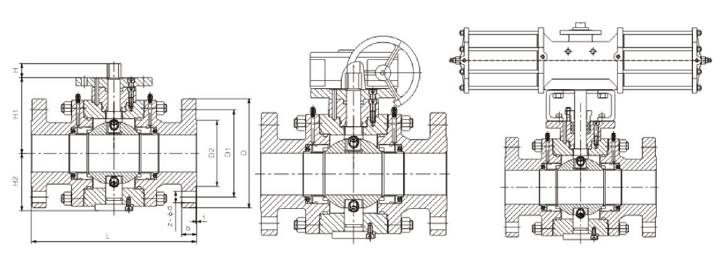

六、大通徑氣動高壓球閥結構圖

七、大通徑氣動高壓球閥連接尺寸

PN10.0MPa

DN(mm)	L	D	D1	D2	B	F	Z-d	H	H1	H2
50	292	195	145	102	30	3	4-26	30	102	98
65	330	220	170	122	34	3	8-26	35	130	115
80	356	230	180	138	36	3	8-26	40	165	128
100	432	265	210	158	40	3	8-30	45	210	160
125	508	315	250	188	40	3	8-33	50	230	180
150	559	365	290	218	44	3	12-33	55	250	200
200	660	430	360	285	52	3	12-36	70	288	255
250	787	505	430	345	60	3	12-39	70	288	308
300	838	585	500	410	68	4	16-42	95	378	348
