一、氣動對夾蝶閥 產品概述

上海川滬閥門有限公司生產的氣動對夾蝶閥D671F、D671X、D673H是由角行程氣動執行器及蝶閥閥體組成，執行器采用活塞式結構，具有力矩增大，轉動靈活，結構簡單，體積小重量輕等優點。氣動對夾式蝶閥閥體采用(三偏心金屬密封、四氟密封、雙偏心軟密封)幾種形式，氣動對夾式蝶閥可用于現場要求空間比較窄、管道距離較短的場合。蝶閥體內無連桿、螺栓等、工作可靠、使用壽命長，可以多工位安裝，不受介質流向影響。
特點：
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
3、密封材料耐老化、耐腐蝕，使用壽命長等特點。
4、兩截式閥桿無銷連接，結構簡單緊湊，維修方便。
5、閥座密封與靠背一體結構，減少閥座變形量。
6、閥桿軸向定位裝置，增強密封性、減少閥門扭矩。
7、可以任何位置安裝，維修方便。
適用場景:
D671F、D671X、D673H 氣動對夾式蝶閥廣泛應用于化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷裝置。

二、氣動對夾蝶閥 產品圖片

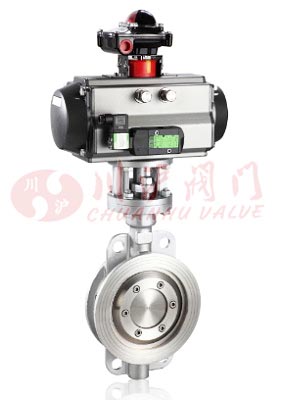

氣動對夾蝶閥(軟密封對夾式)	氣動對夾蝶閥(三偏心硬密封對夾式)

三、氣動對夾蝶閥 零部件材料

零件名稱	材料名稱
閥體	鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶板	鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼
密封圈	橡膠、PTFE、PPL、不銹鋼、聚內脂、抗磨材料
閥桿	2Cr13、1Cr13不銹鋼、鉻鉬鋼
填料	聚四氟乙烯、柔性石墨

四、氣動對夾蝶閥 技術參數

閥體形式	直通鑄造蝶閥
公稱通徑	DN50～1200mm
公稱壓力	PN1.0、1.6、2.5MPa
法蘭標準	JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
連接形式	對夾式
閥蓋形式	一體式
壓蓋型式	壓蓋壓緊式
密封填料	V型聚四氟乙烯填料、柔性石墨填料

五、氣動對夾蝶閥 執行器參數

執行器型號	GT、AT、AR、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)

六、氣動對夾蝶閥 性能規范

公稱通徑DN(mm)		DN50～1200
公稱壓力	PN(MPa)	0.6	1.0	1.6	2.5
試驗壓力	強度試驗	0.9	1.5	2.4	3.75
	密封試驗	0.66	1.1	1.76	2.75
	低壓氣密試驗	0.5～0.7
適用介質	水、油(溫度≤90℃)、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃)

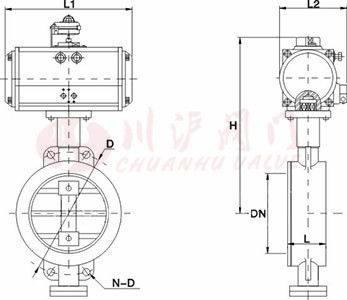

七、氣動對夾蝶閥(軟密封) 結構圖

八、氣動對夾蝶閥(軟密封) 連接尺寸

PN1.0~1.6MPa
公稱 通徑 DN	外型尺寸mm				外型連接尺寸		執行器型號
	L	L1	L2	H	D	N-D
50	42	141/159	71/83	269/281	120	4-23	AT-D-52/AT-S-63
65	44.7	159/211	83/95	283/303	136.2	4-26.5	AT-D-63/AT-S-75
80	45.2	159/248	83/107	289/309	160	8-18	AT-D-63/AT-S-88
100	52.1	211/269	95/123	320/338	185	4-24.5	AT-D-75/AT-S-100
125	54.4	248/269	107/123	351/366	215	4-23	AT-D-88/AT-S-100
150	55.8	269/345	123/152	380/405	238	4-25	AT-D-100/AT-S-125
200	60.6	345/409	152/172	435/477	295	4-29	AT-D-125/AT-S-145
250	65.6	409/438	172/187	509/552	357	4-29	AT-D-145/AT-S-160
300	76.5	438/550	187/215	597/622	407	4-30	AT-D-160/AT-S-190
350	76.5	550/600	215/240	653/688	467	4-30	AT-D-190/AT-S-210
400	86.5	550/633	215/262	720/787	515	4-30	AT-D-190/AT-S-240
450	105.6	600/633	240/262	772/858	565	4-30	AT-D-210/AT-S-240
500	131.8	633/730	262/330	867/1004	620	4-33	AT-D-240/AT-S-270
600	152	730/1700	330/-	998/1220	725	4-36	AT-D-270/AW-S-25
700	163	1320/1970	-	1116/1282	840	4-36	AW-D-25/AW-S-28
800	188	1430/2700	-	1330/1007	950	4-39	AW-D-28/AW-S-35

九、氣動對夾蝶閥(硬密封) 結構圖

十、氣動對夾蝶閥(硬密封) 連接尺寸

主要外形尺寸mm-PN16（16bar）
公稱通徑 DN	外形尺寸mm				連接尺寸mm		執行器型號
	L	L1	L2	H	D	N-D
50	43	159/211	83/95	277/205	125	4-18	AT-D-63/AT-S-75
65	46	211/248	95/107	287/315	145	4-18	AT-D-75/AT-S-88
80	46	248/269	107/123	365/375	160	8-18	AT-D-88/AT-S-100
100	52	269/315	123/141	420/436	180	8-18	AT-D-100/AT-S-115
125	56	315/345	141/152	436/462	210	8-18	AT-D-115/AT-S-125
150	56	345/409	152/172	466/543	240	8-22	AT-D-125/AT-S-145
200	60	409/438	172/187	593/665	295	12-22	AT-D-145/AT-S-160
250	68	436/559	187/215	682/752	355	12-26	AT-D-160/AT-S-190
300	78	550/600	215/240	725/772	410	12-26	AT-D-190/AT-S-210
350	78	600/633	240/262	832/880	470	16-26	AT-D-210/AT-S-240
400	102	633/730	262/330	862/968	525	16-30	AT-D-240/AT-S-270
450	114	633	262	945/1005	585	20-30	AT-D-240/AT-S-25
500	127	730	300	1058/1060	650	20-33	AT-D-270/AT-S-25
600	154	1320/1970	440/480	1108/1195	770	20-36	AW-D-25/AW-S-28
700	165	1430/2700	480/560	1170/1255	840	24-36	AW-D-28/AW-S-35
800	190	1430/2700	480/560	1325/1365	950	24-39	AW-D-25/AW-S-35

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。

下載：上海川滬閥門有限公司-產品樣本-氣動對夾蝶閥.PDF
