一、氣動衛生級螺紋蝶閥 產品概述

上海川滬閥門有限公司生產的氣動衛生級蝶閥，有外螺紋連接、焊接、卡箍連接三種連接方式，方便客戶的現場安裝，其中氣動執行器選配電磁閥實現對管道介質開關控制，選配閥門定位器實現對管道介質流量大小的調節。

氣動衛生級螺紋蝶閥特點：
1.體積小、重量輕、操作輕巧、便于安裝、維修。
2、密封性能優良可靠、零泄漏，使用壽命長。
3、流量特性趨于直線，調節性能優。
4、結構簡單，開關迅速，90°旋轉啟閉。
5、可代替隔膜閥和球閥各種閥門的使用。
6、可根據用戶要求配置氣動、電動裝置，滿足遙控和程控的需要。
適用場景:
氣動衛生級螺紋蝶閥廣泛應用于如食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、生化工業過程控制場合。

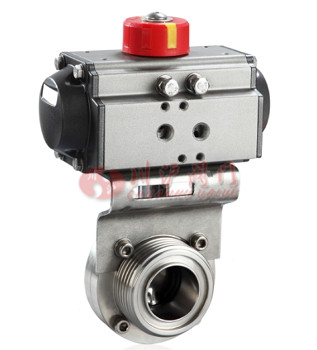

二、氣動衛生級螺紋蝶閥 產品圖片

氣動衛生級螺紋蝶閥

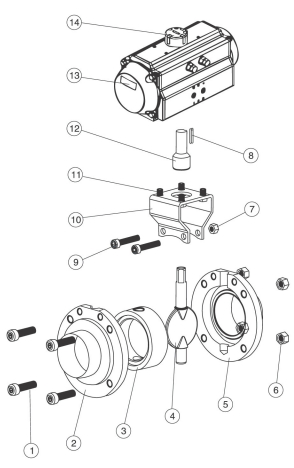

三、氣動衛生級螺紋蝶閥 零部件材料

	序號 No．	零件名稱 Nameofparts	材質Material
	1	螺栓 Screw	不銹鋼304StainlessSteel304
	2	左閥體 LeftValve	不銹鋼304.304L.316.316L StainlessStee1304.304L.316.316L
	3	閥座 Seat	食品級橡膠Foodgraderubber
	4	蝶板 ButterflyPlate	不銹銅304.304L.316.316L StainlessSteel304.304L.316.316L
	5	右閥體 RightValve	不銹鋼304.304L.316.316L StainlessSteel304.304L.316.316L
	6	螺母 Nut	不銹鋼304 StainlessSteel304
	7	螺母 Nut	不銹鋼304 StainlessSteel304
	8	鍵 Key	不銹鋼304 StainlessSteel304
	9	螺栓 Screw	不銹鋼304 StainlessSteel304
	10	連接支架 ConnectingYoke	不銹鋼304 StainlessSteel304
	11	螺栓 Screw	不銹鋼304 StainlessSteel304
	12	連接套 Connectionset	不銹鋼304 StainlessSteel304
	13	氣動裝置 PneumaticDevice	AT系列氣動執行器 ATPneumaticactuatorSeries
	14	位置指示器 LocationIndicator	塑料Plastic

四、氣動衛生級螺紋蝶閥 技術參數

型號	CHD621X
公稱通徑	DN20~DN100
公稱壓力	1.0MPa
連接形式	外螺紋
密封材料	食用級橡膠
閥體材質	304、316、316L不銹鋼
控制方式	開關型或調節型
執行器型號	GT系列、SR系列.AT系列、AW系列、TH(QGSY)系列單雙作用氣動執行器
供氣壓力	400700KPa
氣源接口	Gl/4\ Gl/8\ G3/8V Gl/2"
環境溫度	-30~+70oC
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO):氣開式(K)--失氣時閥位關(FC)
	雙作用執行機構：氣關式(B)--失氣時閥位保持(FL):氣開式(K)--失氣時閥位保持(FL)
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥.行程幵關、閥位傳送器.手輪機構等

五、氣動衛生級螺紋蝶閥 執行器參數

執行器型號	GT、AT、AR、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)

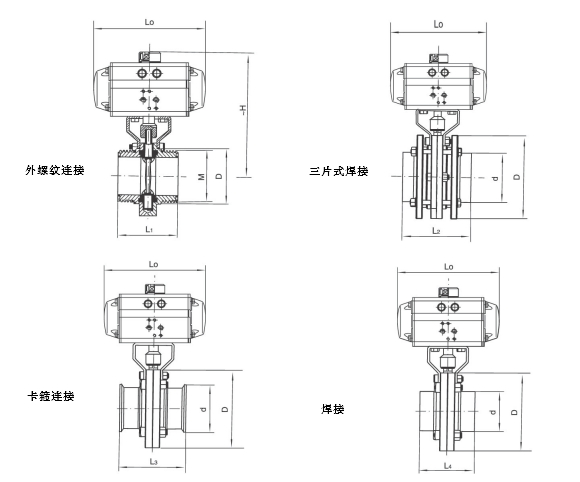

六、氣動衛生級螺紋蝶閥 結構圖

七、氣動衛生級螺紋蝶閥 連接尺寸

規格	外螺紋連接			三片式焊接			卡箍連接			焊接			Lo	—H	執行器型號 Actuator Model
ISO	L1	D	M	L2	D	D	L3	D	d	L4	D	d
20				100	78	19.05	66	78	50.5	66	78	19.05	141/1 41	157/557	AT050D/AT050S
25	66	78	40xl/6	100	78	25.4	66	78	50.5	66	78	25.4	141/1 41	157/557	AT050D/AT050S
32	66	78	48xl/6	100	78	31.8	66	78	50.5	66	78	31.8	141/141	157/557	AT050D/AT050S
38	70	86	60xl/6	100	86	38.1	70	86	50.58	70	86	38.1	141/141	157/557	AT050D/AT050S
51	76	102	70xl/6	104	102	50.8	76	102	64	76	102	50 8	141/159	171/180	AT050D/AT063S
63	80	115	85xl/6	112	115	63.5	80	115	77.5	80	115	63.5	141/159	169/169	AT063D/AT063S
76	84	128	98xl/6	112	128	76.1	84	128	91	84	128	76.1	15 9/211	194/208	AT063D/AT075S
89				120	139	88.9	90	139	106	90	139	88.9	159/248	200/224	AT063D/AT088S
102	104	159	132xl/6	128	155	101.6	102	155	119	102	155	101.6	211/248	220/242	AT075D/AT088S
108				128	159	108	108	159	119	108	159	108	211/269	223/245	AT075D/AT100S

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
