襯氟籃式過濾器

產品展示>> 過濾器>>襯氟籃式過濾器

一、襯氟籃式過濾器產品概述

襯氟籃式過濾器是本廠根據客戶使用要求結合過濾器和氟塑料襯里閥門的優點研發的一種新型的過濾器產品。本產品適用于：各種濃度的鹽酸、硫酸、氫氟酸以及王水、硝酸、各種有機酸、強堿、強氧化劑或濃稀酸交替、各種有機溶劑和除熔融堿金屬、元素氟及芳香烴類外的其他強腐蝕性介質（注：不同的襯里材料適用介質有所不同）。本產品殼體材質以碳鋼內襯氟塑料，濾網材質為F46、F4等材質。本產品具有耐腐蝕強、過濾效率高、維護方便等優點。

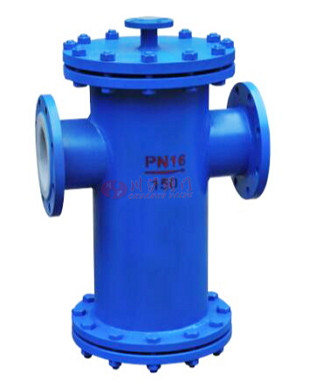

二、襯氟籃式過濾器產品圖片


襯氟籃式過濾器	襯氟籃式過濾器

三、襯氟籃式過濾器技術參數

技術標準Technical standard
設計規范Design specification	HG/T21637
結構長度Structure length	GB/T12221
法蘭尺寸Flange size	GB/T9113.1-2000? ASME 16.5a
公稱壓力試驗Nominal pressure test	0.6、1.0、1.6、2.5MPa? Class150
壓力試驗Pressure test	GB/T 13927-92 API 598
型號Model	Y型、藍式?Blue type

四、襯氟籃式過濾器閥體材質

序號NO.	零件名稱 Part name	精鑄球墨鑄鐵Precision casting ductile iron	碳鋼 Carbon steel	不銹鋼Stainless steel
序號NO.	零件名稱 Part name	QT	C	P	R	PL	RL
1	閥體Body、閥蓋 Cover	QT 400	WCB	CF8	CF8M	CF3	CF3M
2	內襯材料 Lining material	FEP(F46)、PTFE(F4)、PFA(可溶性聚四氟乙烯)、PO（聚烯烴）、PE(超高分子量聚乙烯)
3	過濾網 Filter screen	PTFE(F4)
4	螺栓Bolt	35	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9	1Cr18Ni9
5	螺母Nut	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9

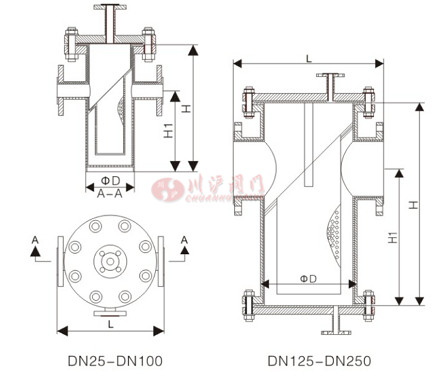

五、襯氟籃式過濾器結構圖

六、襯氟籃式過濾器連接尺寸

通徑	L	￠D	H	H1
DN25	260	108	330	200
DN32	260	108	330	200
DN40	260	108	330	200
DN50	260	108	330	200
DN65	340	159	430	280
DN80	340	159	430	280
DN100	400	219	490	305
DN125	500	273	635	420
DN150	500	273	635	420
DN200	560	325	785	525
DN250	660	426	895	640
