襯氟Y型過濾器

產品展示>> 過濾器>>襯氟Y型過濾器

一、襯氟Y型過濾器產品概述

襯氟Y型過濾器是用在強腐蝕介質管道中，用來過濾雜質的閥門，閥體內部全襯聚四氟乙烯，濾網也使用全F4材料，杜絕介質和金屬閥體進行接觸，極大的提升了過濾器在耐腐蝕領域的使用范圍。上海川滬閥門不僅生產襯氟Y型過濾器，也生產襯氟籃式過濾器，都可以使用在強腐蝕、弱腐蝕等場合使用。

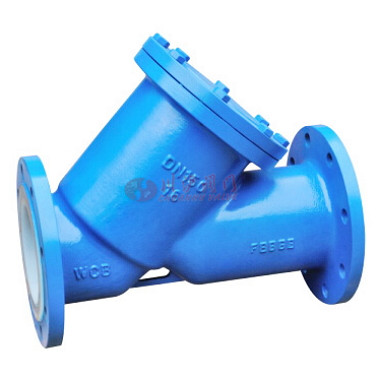

二、襯氟Y型過濾器產品圖片


襯氟Y型過濾器	襯氟Y型過濾器

三、襯氟Y型過濾器技術參數

技術標準Technical standard
設計規范Design specification	HG/T21637
結構長度Structure length	GB/T12221
法蘭尺寸Flange size	GB/T9113.1-2000? ASME 16.5a
公稱壓力試驗Nominal pressure test	0.6、1.0、1.6、2.5MPa? Class150
壓力試驗Pressure test	GB/T 13927-92 API 598
型號Model	Y型、藍式?Blue type

四、襯氟Y型過濾器閥體材質

序號NO.	零件名稱 Part name	精鑄球墨鑄鐵Precision casting ductile iron	碳鋼 Carbon steel	不銹鋼Stainless steel
序號NO.	零件名稱 Part name	QT	C	P	R	PL	RL
1	閥體Body、閥蓋 Cover	QT 400	WCB	CF8	CF8M	CF3	CF3M
2	內襯材料 Lining material	FEP(F46)、PTFE(F4)、PFA(可溶性聚四氟乙烯)、PO（聚烯烴）、PE(超高分子量聚乙烯)
3	過濾網 Filter screen	PTFE(F4)
4	螺栓Bolt	35	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9	1Cr18Ni9
5	螺母Nut	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9

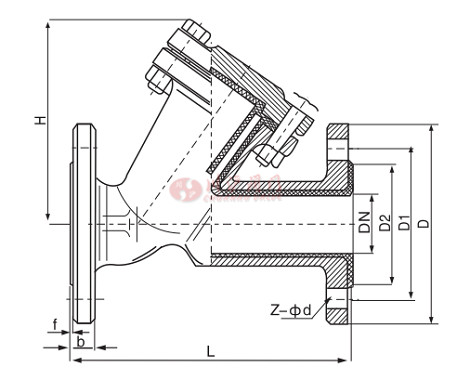

五、襯氟Y型過濾器結構圖

襯氟Y型過濾器結構圖

六、襯氟Y型過濾器連接尺寸

公稱通徑		主要尺寸Main dimensions																參考值 Reference value
DN	NPS	L	L1	D	D1	D2	f	b	Z-￠d	L	L1	D	D1	D2	f	b	Z-￠d	H	H1
mm	inch	PN1.0MPa								PN1.6MPa
15	1/2	150	160	95	65	45	3	16	4-14	150	160	95	65	45	3	16	4-14	70	150
20	3/4	150	170	105	75	55	3	18	4-14	150	170	105	75	55	3	18	4-14	70	160
25	1	160	180	115	85	65	3	18	4-14	160	180	115	85	65	3	18	4-14	80	160
32	11/4	180	200	140	100	75	3	18	4-18	160	200	140	100	75	3	18	4-18	85	160
40	11/2	200	260	150	110	85	3	18	4-18	200	260	150	110	85	3	18	4-18	90	170
50	2	230	260	165	125	100	3	18	4-18	220	260	165	125	100	3	18	4-18	110	170
65	21/2	290	330	185	145	120	3	18	4-18	290	330	185	145	120	3	18	4-18	115	210
80	3	310	340	200	160	135	3	20	8-18	310	340	200	160	135	3	20	8-18	135	250
100	4	350	400	220	180	155	3	20	8-18	350	400	220	180	155	3	20	8-18	155	300
125	5	400	480	250	210	185	4	22	8-18	400	480	250	210	185	4	22	8-18	250	350
150	6	480	500	285	240	210	4	22	8-22	480	500	285	240	210	4	22	8-22	285	400
200	8	600	560	340	295	265	4	24	8-22	550	560	340	295	265	4	24	12-22	360	450

DN	NPS	L	L1	D	D1	D2	f	b	Z-￠d	參考值 Reference value
mm	inch	PN2.5MPa								H	H1
15	1/2	150	160	95	65	45	3	16	4-14	70	150
20	3/4	150	170	105	75	55	3	18	4-14	70	160
25	1	160	180	115	85	65	3	18	4-14	80	160
32	11/4	180	200	140	100	75	3	18	4-18	85	170
40	11/2	200	260	150	110	85	3	18	4-18	90	170
50	2	230	260	165	125	100	3	20	4-18	110	170
65	21/2	290	330	185	145	120	3	22	8-18	115	210
80	3	310	340	200	160	135	3	24	8-18	135	250
100	4	350	400	235	190	155	3	24	8-22	155	300
125	5	400	480	270	220	185	4	26	8-26	250	350
150	6	480	500	300	250	210	4	28	8-26	285	400
200	8	600	560	360	310	275	4	30	12-26	360	450

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。

內螺紋過濾器

內螺紋過濾器

鍛鋼過濾器

鍛鋼過濾器

Y型過濾器

Y型過濾器

T型過濾器

T型過濾器

衛生級過濾器

衛生級過濾器

藍式過濾器

藍式過濾器

自動反沖洗過濾器

自動反沖洗過濾器

襯氟Y型過濾器

襯氟Y型過濾器

襯氟籃式過濾器

襯氟籃式過濾器

手搖刷式過濾器

手搖刷式過濾器

Y型伸縮過濾器

Y型伸縮過濾器

雙聯切換過濾器

雙聯切換過濾器

消氣過濾器

消氣過濾器

全自動清洗過濾器

全自動清洗過濾器

下載：上海川滬閥門有限公司-產品樣本-襯氟Y型過濾器.PDF

襯氟Y型過濾器鏈接：http://www.ws318.com/products/guolvqi/cfglq.html
