伸縮蝶閥

產品展示>> 蝶閥>>伸縮蝶閥

一、伸縮蝶閥產品概述

上海川滬閥門有限公司生產的伸縮蝶閥具有自動補償管道熱脹冷縮方便裝卸的功能，適用于溫度在425℃以下，公稱壓力在1.6MPa以下的石油，化工、電力、造紙、給排水和市政建設等工業管道上作調節流量和載斷流體的佳裝置。我公司生產的DS341X伸縮蝶閥的主要特點：1、結構獨特，設計靈活，重量輕，省力，啟閉迅速。2、伸縮蝶閥不僅能補償管道溫差所產生的熱脹冷縮的功能，還能為維修閥門安裝更換提供方便。3、密封部位可調節更換，密封性能可靠。制造標準：JB/T8527-97、GB/T 12238-89，法蘭標準：GB9113-2000、GB/T 17241. 6-1998，檢驗標準：GB/T 13927-92。

二、伸縮蝶閥產品圖片

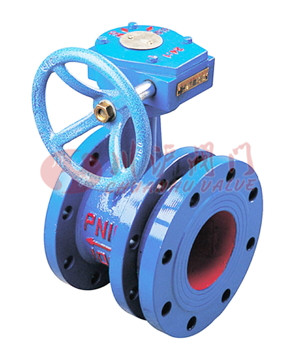

伸縮蝶閥(鑄鋼法蘭連接)	伸縮蝶閥(不銹鋼法蘭連接)

三、伸縮蝶閥技術參數

公稱通徑DN （mm）		50～2000		50～1600
公稱壓力 PN（MPa）		0.6	1.0	1.6
密封試驗（MPa）		0.66	1.1	1.76
強度試驗（MPa）		0.9	1.5	2.4
適用溫度	軟密封	X：-40℃～90℃；Xf：-20℃～200℃
適用溫度	硬密封	炭鋼：-29℃～425℃ 不銹鋼：-40℃～650℃
適用介質		水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率		符合GB/T 13927-92標準
驅動方式		蝸輪傳動、電動、氣動、液動

四、伸縮蝶閥零部件材質

零件名稱	材料
閥體	鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶板	鑄鋼、合金鋼、不銹鋼、鉻鉬鋼
密封圈	橡膠、聚四氟、聚內脂、不銹鋼
閥桿	2Cr13、不銹鋼、鉻鉬鋼
伸縮管	鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼
填料	柔性石墨

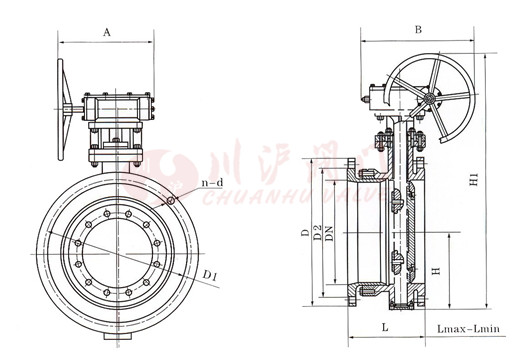

五、伸縮蝶閥結構圖

六、伸縮蝶閥連接尺寸

規格	D	D1	D2	Lmax	Lmin	H1	H2	N-Фd
100	220	180	156	216	174	110	170	8-Ф18
125	250	210	184	232	186	123	182	8-Ф18
150	285	240	211	239	194	140	210	8-Ф22
200	340	295	266	264	214	170	238	8-Ф22
250	395	350	319	296	235	195	270	12-Ф22
300	445	400	370	300	250	222	300	12-Ф22
350	505	460	429	320	270	252	330	16-Ф22
400	565	515	480	332	282	285	368	16-Ф26
450	615	565	530	355	305	310	402	20-Ф26
500	670	620	582	365	315	337	438	20-Ф30
600	780	725	682	420	340	393	490	24-Ф30
700	895	840	794	446	396	450	558	24-Ф33
800	1015	950	901	476	426	515	625	28-Ф33
900	1115	1050	1001	506	456	560	685	28-Ф33
1000	1230	1160	1112	516	466	610	750	28-Ф36
1200	1455	1380	1328	560	510	725	880	32-Ф39
1400	1675	1590	1530	590	540	840	987	36-Ф42
1600	1915	1820	1750	630	585	960	1158	40-Ф48
1800	2115	2020	1950	680	630	1060	1258	44-Ф48
2000	2325	2230	2150	730	680	1165	1365	48-Ф48
