手動粉體蝶閥

產品展示>> 蝶閥>>手動粉體蝶閥

一、手動粉體蝶閥產品概述

上海川滬閥門生產的手動粉體蝶閥是專門用于粉體，顆粒物料的工業產品。手動粉體蝶閥閥體橡膠密封圈形成的軟性密封使其非常適合各利粉體，顆粒物料的應用場合，特別是對于磨損性強的物料。在需要重力落料或氣力輸送的粉體，顆粒物料處理系統中，氣動水泥蝶閥常常被安裝在料斗，筒倉，螺旋輸送機出口以及氣送管路上。根據應用要求，可以單獨選配驅動手柄或者氣缸驅動套件。安裝維護簡便等特點，是一種成本-效益極高的粉體板、丁晴密封圈，覆以耐磨高分子材料加工而成。氣動水泥蝶閥有手動、電動執行器、氣動執行器等驅動裝置，可互為調換。緊湊的結構、超輕的重量，使您安裝使用更加方便；工業化的設計加上復合閥板的使用提供了好的密封效果和長的使用壽命。
特點：
1.結構緊湊輕巧,安裝維護簡便.
2.蝶板耐磨,密封壽命長.
適用場景:
手動粉體蝶閥常常被安裝在料斗，筒倉，螺旋輸送機出口以及氣送管路上。

二、手動粉體蝶閥產品圖片

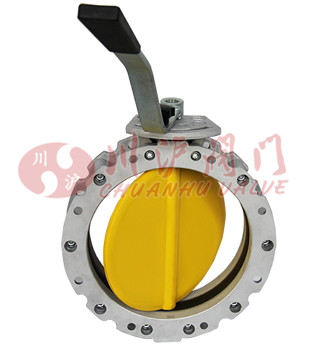

手動粉體蝶閥(鋁合金雙法蘭式)

三、手動粉體蝶閥零部件材質

型號		BLF
公稱通徑		DN100-DN400
壓力(Mpa)		0.6-1.6
主要零件	閥體	壓鑄鋁合金
	閥板	碳鋼內襯板，覆以耐磨高分子材料
	密封圈	丁晴橡膠（NBR）
適用介質		水泥、泥漿、粉體
適用溫度(℃)		-15--100

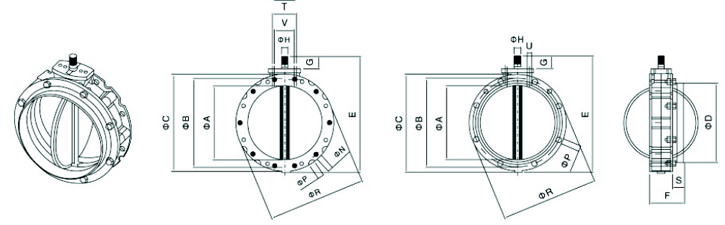

四、手動粉體蝶閥單法蘭結構圖

五、手動粉體蝶閥單法蘭連接尺寸

型號	φA	φB	φC	φD	E	F	G	φH	φH孔徑×數量	φP外凹槽直徑×數量	φR	S	T	U	V	Z	KG
BL1F100	95	180	220	105	250	115	35	22×19	14×4	20×4	220	40	80	M12	50	M10	4
BL1F150	150	200	228	163	290	115	35	22×19	14×4	20×4	228	40	80	M12	50	M10	5
BL1F200	200	250	278	213	340	115	35	22×19	14×4	20×4	278	40	80	M12	50	M10	6.5
BL1F250	250	300	328	263	390	115	35	22×19	14×8	20×8	328	40	80	M12	50	M10	7.5
BL1F300	300	350	378	313	440	115	35	22×19	14×8	20×16	378	40	80	M12	50	M10	9
BL1F350	350	400	440	363	530	123	50	28×25	14×8	20×8	440	40	80	M12	50	M10	16
BL1F400	400	470	530	413	580	123	50	28×25	14×8	20×16	530	40	80	M12	50	M10	20.5

四、手動粉體蝶閥雙法蘭結構圖

五、手動粉體蝶閥雙法蘭連接尺寸

型號	φA	φB	φC	φD	E	F	G	φH	φH孔徑×數量	φP外凹槽直徑×數量	φR	S	T	U	V	Z	KG
BL2F100	95	180	220	-	250	77	35	22×19	14×4	20×4	220	-	80	M12	50	M10	4
BL1F150	150	200	228	-	290	77	35	22×19	14×4	20×4	228	-	80	M12	50	M10	5
BL2F200	200	250	278	-	340	77	35	22×19	14×4	20×4	278	-	80	M12	50	M10	6.5
BL2F250	250	300	328	-	390	115	35	22×19	14×8	20×8	328	-	80	M12	50	M10	7.5
BL1F300	300	350	378	-	440	115	77	22×19	14×8	20×16	378	-	80	M12	50	M10	9
BL2F350	350	400	440	-	530	85	50	28×25	14×8	20×8	440	-	80	M12	-	-	16
BL2F400	400	470	530	-	580	85	50	28×25	14×8	20×16	530	-	80	M12	-	-	20.5
