橡膠瓣止回閥
一、橡膠瓣止回閥 產品概述
HC44X系列橡膠瓣止回閥的零部件設計主要由閥體、閥蓋及橡膠瓣三種主要零件組成。閥門中的橡膠瓣由鋼板、鋼棒開關壽命可達100萬次。H44X系列橡膠瓣止回閥采用全流面積設計，具有水頭損失小，不易堆積雜物，維修簡便等特性。 橡膠瓣止回閥主要適用于臥式安裝的排水系統，可安裝于水泵出水口處，以防止倒流及水錘對泵損害。此閥還可以安裝在 蓄水池進出水管的旁通管上，以防止池水倒流給排水系統中。

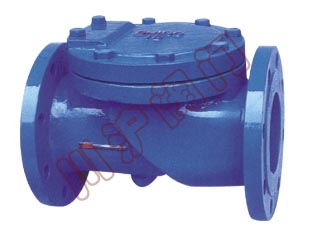

二、橡膠瓣止回閥 產品圖片
 |
| 橡膠瓣止回閥_H44X |
三、橡膠瓣止回閥 性能參數
| 公稱壓力 | 1.0 | 1.6 | 2.5 |
|---|---|---|---|
| 殼體試驗壓力 | 1.5 | 2.4 | 3.75 |
| 密封試驗壓力 | 1.1 | 1.76 | 2.75 |
| 介質溫度 | ≤80℃ | ||
| 適用介質 | 清水、油品 | ||

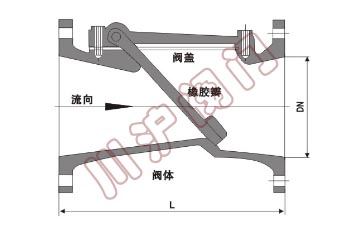

四、橡膠瓣止回閥 結構圖
 |
五、橡膠瓣止回閥 連接尺寸
| 公稱通徑 | L | H |
|---|---|---|
| 40 | 165 | 165 |
| 50 | 203 | 165 |
| 65 | 216 | 185 |
| 80 | 241 | 200 |
| 100 | 292 | 220 |
| 125 | 330 | 280 |
| 150 | 356 | 285 |
| 200 | 495 | 340 |
| 250 | 622 | 395 |
| 300 | 698 | 445 |
| 350 | 787 | 505 |
| 400 | 914 | 565 |
| 450 | 978 | 615 |
| 500 | 978 | 670 |
| 600 | 1295 | 780 |

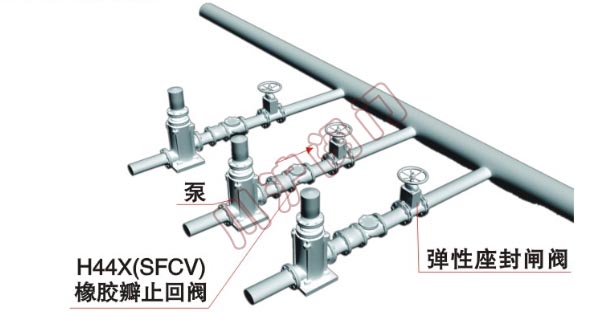

六、橡膠瓣止回閥 典型安裝示意圖
 |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
下載：上海川滬閥門有限公司-產品樣本-橡膠瓣止回閥.PDF
