PMZ73X暗桿刀閘閥

產品展示>> 閘閥>>PMZ73X暗桿刀閘閥

一、PMZ73X暗桿刀閘閥產品概述

PMZ73X暗桿刀閘閥是刀閘閥中的新品種，體積小，重量輕，輕型節材，是污水、煤漿、糖漿、泥漿、空氣、渣水混合物、供水、造紙、礦山等行業中的理想產品，上密封突破了常規的密封形式，采用上蓋結構，使得上密封由大面積的矩形密封改成了小面積的圓周密封，密封性能大大提高。在圓周密封的基礎上，又采用了目前國際上先進的浮動密封改成了面積的圓周密封，密封性能大大提高。在圓周密封的基礎上，又采用了目前國際上先進的浮動密封結構，使得上密封達到了與管道同壽命的程度，從而整體上提高了閥門的使用壽命。在手輪頂部加裝封套裝置后，可以使閥門活動部件全部處于封閉狀態，閘板和閥桿的絲桿傳動不會因潤滑油干枯而卡澀。 PMZ73X暗桿刀閘閥特別適合在粉塵及干燥的惡劣環境中長期正常工作。

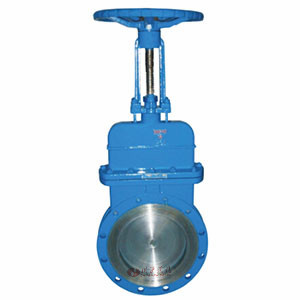

二、PMZ73X暗桿刀閘閥產品圖片

PMZ73X暗桿刀閘閥

三、PMZ73X暗桿刀閘閥技術參數

閥體、上蓋	碳鋼、不銹鋼
碳鋼、不銹鋼	碳鋼、不銹鋼
閥桿	不銹鋼
密封圈	橡膠、四氟、不銹鋼、硬質合金
公稱壓力（MPa)	PN
殼體試驗	1.5*PN
密封試驗	1.1*PN
工作溫度	橡膠≤80℃；四氟密封≤180℃；硬密封≤425℃
適用介質	紙漿、污水、煤氣等

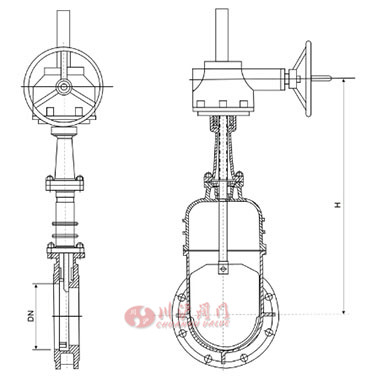

四、PMZ73X暗桿刀閘閥結構圖

五、PMZ73X暗桿刀閘閥連接尺寸

公稱壓力（MPa）	公稱通徑	L	D	D1	D2	H	N-M	D0
1.0	150	70	280	240	210	475	8-M20	280
	200	80	335	295	265	540	8-M20	360
	250	85	390	350	320	630	12-M20	360
	300	100	440	400	368	480	12-M20	400
	350	100	500	460	428	885	16-M20	400
	400	110	565	515	782	990	16-M22	400
	450	120	615	565	532	1100	20-M22	530
	500	130	670	620	585	1200	20-M22	530
	600	140	780	725	685	1450	20-M27	600
	700	165	895	840	800	1700	24-M27	600
	800	190	1010	950	905	2000	24-M30	680
