J61W針型閥
一、J61W針型閥 產品概述
上海川滬閥門生產的J61W針型閥廣泛應用于城建、化工、冶金、石油、制藥、食品、飲料、環保中。

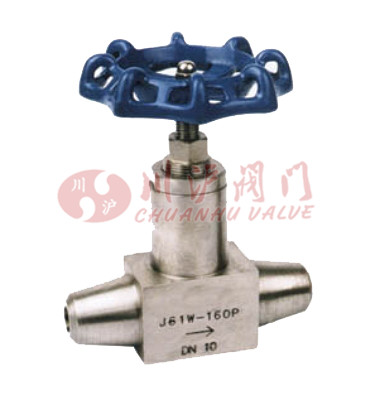

二、J61W針型閥 產品圖片
 |
| J61W針型閥(不銹鋼) |
三、J61W針型閥 零部件材質
| 零件名稱 | 閥桿、閥蓋、螺栓 | 閥桿、閥瓣、密封墊 | 填料 | 墊片 | 手輪 |
|---|---|---|---|---|---|
| JJY1-320-DN5 | 鉻鎳不銹鋼 | 不銹鋼 | 聚四氟乙稀，柔性石墨 | 橡膠石棉板 | 優質碳鋼 |
四、J61W針型閥 技術規范
| 型號 | 公稱壓力PN Mpa | 試驗壓力PS(Mpa) | 工作壓力(Mpa) | 工作溫度(OC) | 適用介質 | ||
|---|---|---|---|---|---|---|---|
| 殼體 | 密封(液) | 密封(氣) | |||||
| J61Y-170V | 17.0 | 25.5 | 18.7 | 0.6 | 17.0 | V≤570℃ | 液化石油氣水，酸，蒸汽，油品等 |
| J61Y-160P | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | P≤540℃ | |
| J61-320 | 32.0 | 48.0 | 35.0 | 0.6 | 32.0 | C≤425 ℃ | |
五、J61W針型閥 結構圖
 |
六、J61W針型閥 連接尺寸
| 型號 | 尺寸 | 重量 | ||||
|---|---|---|---|---|---|---|
| Do | L | H | H1 | d | ||
| 6 | 80 | 100 | 100 | 110 | 6 | 1.20 |
| 10 | 80 | 120 | 100 | 110 | 8 | 1.50 |
| 15 | 100 | 130 | 120 | 130 | 12 | 1.70 |
| 20 | 120 | 145 | 150 | 165 | 15 | 2.60 |
| 25 | 140 | 170 | 165 | 190 | 18 | 4.2 |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
