鑄鐵對夾蝶閥

一、鑄鐵對夾蝶閥產品概述

鑄鐵對夾蝶閥由鑄鐵閥體、閥座及驅動機構（手柄、蝸輪蝸桿、氣動裝置或電動裝置）等組成，靠驅動機構帶動轉軸及閥板旋轉以實現啟閉和控制流量的目的
特點：
1、結構簡單、小巧輕便，運輸、安裝、拆卸容易。?
2、90°啟閉，開關迅速。操作扭矩小，省力輕巧。?
3、密封性能好，使用壽命長，可達到零泄漏。?
4、選擇不同的零部件材質，可適用于多種介質。?
5、流量特性近似于直線，調節性能好。
適用場景：
D71X 型適用于溫度≤80～120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。

二、鑄鐵對夾蝶閥產品圖片

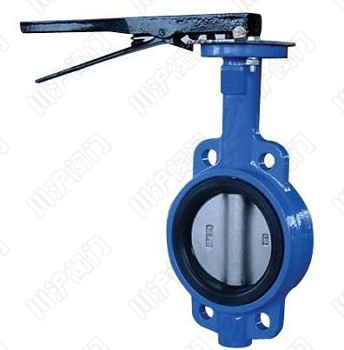

手柄式鑄鐵對夾蝶閥	渦輪式鑄鐵對夾蝶閥

三、鑄鐵對夾蝶閥執行標準

設計標準	GB12238
結構長度	GB12221
法蘭標準	JB/T79-94
法蘭標準	GB9113.1-26
檢驗試驗	GB/T13927
驅動方式	蝸輪、手動、電動、氣動

四、鑄鐵對夾蝶閥結構圖

零件名稱	材料
閥體	球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
蝶板	鑄鋼、不銹鋼及特殊材料
密封圈	各種橡膠、聚四氟
閥桿	2Cr13、不銹鋼
填料	O型圈、柔性石墨O

五、手柄式鑄鐵對夾蝶閥結構圖

六、手柄式鑄鐵對夾蝶閥連接尺寸

**鑄鐵對夾蝶閥外形尺寸**
公稱通徑		結構長度	外形尺寸(參考值)				連接尺寸(標準值)
公稱通徑		結構長度	外形尺寸(參考值)				0.6MPa		1.0MPa		1.6MPa
毫米	英寸	L	H	H0	A	B	D0	n-d	D0	n-d	D0	n-d
50	2	43	63	235	270	65	110	4-14	125	4-18	125	4-18
65	21/2	46	70	250	270	65	130	4-14	145	4-18	145	4-18
80	3	46	83	275	270	65	150	4-18	160	8-18	160	8-18
100	4	52	105	316	270	65	170	4-18	180	8-18	180	8-18
125	5	56	115	340	310	65	200	8-18	210	8-18	210	8-18
150	6	56	137	376	310	65	225	8-18	240	8-22	240	8-22

五、渦輪式鑄鐵對夾蝶閥結構圖

六、渦輪式鑄鐵對夾蝶閥連接尺寸

公稱通徑 DN(mm)	連接尺寸				外形尺寸
	L	D	D1	Z-φd	D71X				D371X			D671X			D971X
	L	D	D1	Z-φd	H	Ho	A	B	H0	A	B	H0	A	B	H0	A	B
40	43	145	110	4-18	58	220	266	65	295	193	125	305	?	?	420	125	125
50	43	165	125	4-18	63	235	266	65	306	193	125	316	180	65	438	125	125
65	46	185	145	4-18	70	250	266	65	320	193	125	330	180	65	453	125	125
80	46	200	160	4-18	83	275	266	65	345	193	125	385	245	72	478	125	125
100	52	220	180	8-18	105	316	266	65	385	193	125	435	240	72	519	125	125
125	56	250	210	8-18	115	340	310	65	410	193	125	450	240	72	713	325	245
150	56	285	240	8-22	137	376	310	65	445	193	125	625	350	93	749	325	245
200	60	340	295	8-22	164	470	370	90	570	283	165	720	350	93	843	325	245
250	68	395	350	12-22	206	?	?	?	645	283	165	805	550	350	945	363	373
300	78	445	400	12-22	230	?	?	?	740	334	175	840	600	350	1010	363	373
350	78	505	460	16-22	248	?	?	?	765	334	175	885	600	350	1050	363	373
400	102	565	515	16-26	290	?	?	?	875	425	210	975	600	350	1135	363	373
450	114	615	565	20-26	320	?	?	?	940	425	210	1040	750	380	1220	465	413
500	127	670	620	20-26	345	?	?	?	995	425	210	1095	750	380	1330	546	431
600	154	780	725	20-30	410	?	?	?	1130	425	210	1230	750	380	1400	546	556
700	165	895	840	24-30	480	?	?	?	1475	620	320	1475	750	380	1530	546	556
800	190	1015	950	24-33	525	?	?	?	1535	620	320	1505	750	380	1600	546	556
900	203	1115	1050	28-33	585	?	?	?	1660	620	320	1660	1250	380	1745	617	706
1000	216	1230	1160	28-36	640	?	?	?	1760	620	320	1760	1500	580	1810	632	706
1200	254	1455	1380	32-39	755	?	?	?	1995	620	320	1995	1500	580	2035	632	706
1200	254	1400	1340	32-34	755	?	?	?	1995	620	320	1995	?	?	2035	632	706
1400	279	1620	1560	36-34	885	?	?	?	2360	620	320	2360	?	?	2785	632	706
1600	318	1820	1760	40-34	1035	?	?	?	2525	780	450	2525	?	?	2620	715	835
1800	356	2045	1970	44-41	1175	?	?	?	2860	780	450	2860	?	?	2760	715	835
2000	406	2265	2180	48-48	1325	?	?	?	3250	920	570	3250	?	?	2920	715	835

七、鑄鐵對夾蝶閥安裝說明

1、安裝前應核對蝶閥之規格、材料是否與設計相符合。
2、并于安裝前將內部之砂塵、異物及雜屑清理干凈，以免造成動作不順或產生泄漏。
3、安裝前其相關之配管應按規定做適當之懸吊固定，以避免安裝后對閥產生不當之應力。
4、配管之兩法蘭面間必須平行對準同心。
5、安裝時蝶閥與法蘭間無需另行加裝墊片。
6、蝶閥與逆止閥或泵浦近接之處，在二者中間使用漸擴接頭，閥盤開關扭轉才不會受到阻礙。

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取最新數據。

下載：上海川滬閥門有限公司-產品樣本-鑄鐵對夾蝶閥.PDF

鑄鐵對夾蝶閥鏈接：http://www.ws318.com/products/diefa/ztdjdf.html
