一、2SB型電動執行器 產品概述

上海川滬閥門有限公司的2SB系列智能型電動執行機構適用于工業過程的閉環控制系統，能可靠地對調節閥實行精確控制。主要應用于電站，冶金，污水處理，石化等領域。
該智能型電動執行機構結構緊湊，重量輕，體積小。它采用直流無刷電機以及齒輪箱減速，具有高效率，噪音低。后還采用電動機里面的霍爾傳感器來檢測位置，具有控制精度高，壽命長，簡化了機槭結構。電氣控制部分采用模塊化設計，由驅動單元，控制單元，液晶顯示單元，非侵人式的觸摸按鍵單元組成，具有操作簡單，調試方便，接線方便。轉矩控制以及行程限位都通過電子電路來實現，從而 實現無需開蓋調試。

二、2SB型電動執行器 產品圖片

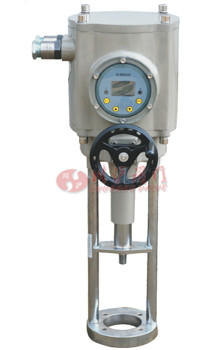

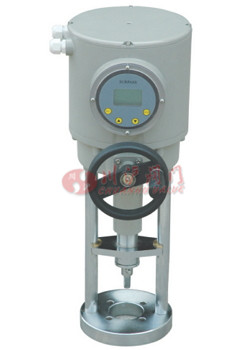

2SB型電動執行器(普通型)	2SB型電動執行器(智能一體化)

三、2SB型電動執行器和閥門的安裝

（1）將執行機構開到行程的低點。
（2）將電動執行機構和閥門相連接，然后對中執行機構推力桿與閥門閥桿。
（3）用螺栓緊固電動執行機構和閥門。
（4）將對夾塊緊固執行機構輸出軸與閥門。

四、2SB型電動執行器 技術參數

項目		項目描述
輸入信號		DC4～20mA；DCO~10V（可選）；二組開關量信號（開、關）
輸出信號		DC4-20mA（負載電阻≤750Ω）5個繼點器干接點信號（觸點容量220V/1A）
供電電源		AC220V/380V
控制模式		DC4-20mA模擬量控制
		開、關 開關量控制
甚本誤差		≤0.5%
回差		≤0.5%
死E		0.3-1.2%可調
工作制		啟停次數1200次/小時
附域功能		過力矩保護、斷信保護、自動標定功能
環境	環境溫度	非防爆型：-25~70℃防爆型：-20~40℃
	環境濕度	5 ~ 95%
	機械振動	頻率在10~200HZ的范圍內，加速度達0.5g的持續震動
防護等級		IP67
防爆等級		ExdIlBT4

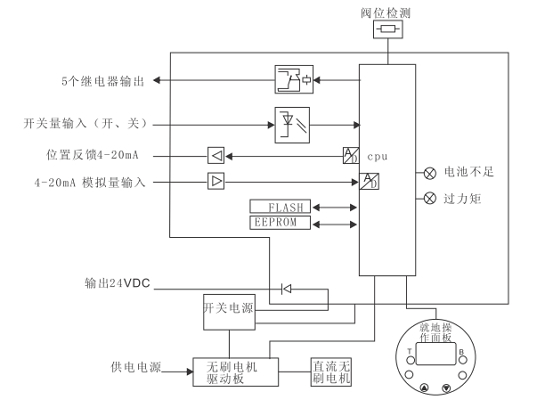

五、2SB型電動執行器 電氣原理圖

六、2SB型電動執行器 采用單相電源供電外部接線圖

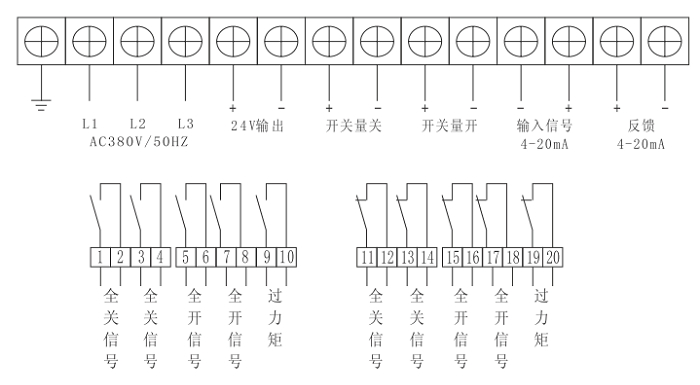

七、2SB型電動執行器 采用三相電源供電外部接線圖

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
