一、電動刀閘閥 產品概述

上海川滬閥門有限公司生產的PZ973H、PZ973F、PZ973Y 電動刀閘閥，電動驅動、對夾式連接、明桿平行式剛性單閘板，閥座密封面為硬質合金與聚四氟乙烯，公稱壓力 PN10~16，閥體材料為碳素鋼（PZ973H-10C~16C）、不銹鋼（PZ973F-10P~16P PZ973Y-10P~16P），具有排渣功能的的閘閥。
特點：
1、超短結構長度，節省材料，可使管路系統整體重量大大減輕。
2、占用有效空間小，能有效支持管道的強度，可減少管道振動的可能性。
3、閘板選用奧氏體不銹鋼，耐腐性能大大提高，可有效的防止由于閘板腐蝕引起的密封泄漏。
4、配有多回轉式電動裝置，使閥板作上下直線運動，實現遠程控制閥門的打開或關閉。
適用場景:
PZ973H、PZ973F、PZ973Y 電動刀閘閥通徑范圍：DN50~DN800，使用溫度：≤ 100℃，應用于污水、造紙、化工、煤炭、制糖等領域，特別適合于造紙行業在管道上作調節與節流使用。

二、電動刀閘閥 產品圖片

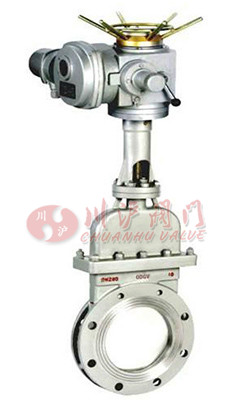

電動刀閘閥(不銹鋼法蘭連接)	電動刀閘閥(暗桿刀閘閥)

三、電動刀閘閥 產品型號

閥體材質	型號
碳鋼	PZ973H、PZ973F、PZ973Y-10C,PZ973H、PZ973F、PZ973Y-16C
不銹鋼	PZ973H、PZ973F、PZ973Y-10P,PZ973H、PZ973F、PZ973Y-16P

四、電動刀閘閥 零部件材料

型號	材料
	閥體	閥桿	密封面	填料
PZ973H-10C	WCB	2Cr13	硬質合金、聚四氟乙烯	V型聚四氟乙烯、柔性石墨環
PZ973H-16C
PZ973F-10P	ZG1Cr18Ni9Ti	1Cr18Ni9Ti
PZ973F-16P
PZ973Y-10P	CF8 (304)	0Cr18Ni9 (304)
PZ973Y-16P

五、電動刀閘閥 主要技術參數

型號	PN	工作壓力 / MPa	適用溫度 / ℃	適用介質
PZ973H-10C	10~16	1.0~1.6	≤ 100	紙漿、污水、煤漿、灰渣水泥混合物
PZ973H-16C
PZ973F-10P
PZ973F-16P
PZ973Y-10P
PZ973Y-16P

六、電動刀閘閥 結構圖

七、電動刀閘閥 連接尺寸

MPa	DN	L	D	D1	D2	H	N-M	D0	W(Kg)
1.0	50	43	160	125	100	330	4-M16	180
	65	46	180	145	120	360	4-M16	180
	80	46	195	160	135	390	4-M16	220
	100	52	215	180	155	440	8-M16	220
	125	56	245	210	185	510	8-M16	230
	150	56	280	240	210	600	8-M20	280
	200	60	335	295	265	700	8-M20	360
	250	68	390	350	320	840	12-M20	360
	300	78	440	400	368	960	12-M20	400
	350	78	500	460	428	1110	16-M20	400
	400	102	565	515	482	1250	16-M22	400
	450	114	615	565	532	1380	20-M22	530
	500	127	670	620	585	1530	20-M22	530
	600	154	780	725	685	1800	20-M27	600
	700	165	895	840	800	2150	24-M27	600
	800	190	1010	950	898	2420	24-M30	680
	900	203	1110	1050	1005	2680	28-M30	680
	1000	216	1220	1160	1115	3100	28-M30	700
	1200	254	1450	1380	1325	3450	32-M36	800
1.6	50	43	160	125	99	330	4-M16	180
	65	46	185	145	120	360	4-M16	180
	80	46	200	160	135	390	8-M16	220
	100	52	220	180	155	440	8-M16	220
	125	56	250	210	185	510	8-M16	230
	150	56	285	240	210	600	8-M20	280
	200	60	340	295	265	700	12-M20	360
	250	68	405	355	310	840	12-M22	360
	300	78	460	410	375	960	12-M22	400
	350	78	520	470	435	1110	16-M22	400
	400	102	580	525	485	1250	16-M27	400
	450	114	640	585	545	1380	20-M27	530
	500	127	715	650	609	1530	20-M30	530
	600	154	840	770	720	1800	20-M36	600
	700	165	910	840	788	2150	24-M36	600
	800	190	1025	950	898	2420	24-M36	680
	900	203	1125	1050	998	2680	28-M36	680
	1000	216	1255	1170	1110	3100	28-M42	700
	1200	254	1485	1390	1325	3450

八、電動刀閘閥 安裝說明

1.電動閘閥可安裝在水平管路或垂直管路上，單雙閘板閘閥應安裝在水平管路上，且手輪應位于閥門上方，不允許朝下安裝。閘閥介質流動方向不受限制。
2.電動閘閥通常采用法蘭連接，特殊場合也有用焊接連接的。
3.對于大口徑及高壓的閘閥，啟閉力矩較大。為了減小啟閉力矩，可采用安裝旁通閥的辦法。旁通閥安裝在主閘閥外部，它的進出口與主閘閥的兩側練練連接，并聯聯通。主閘閥開啟前應先開通旁通閥，進入閥后，使主閘閥閘板前后的壓力差減小，從而減小主閘閥的開啟力矩。旁通閥口徑的選用應根據主閥口徑和使用要求考慮。
4.電動閘閥是截?cái)嚅y，密封性能不及截止閥。閘閥主要"職責"是"斷流"，以及以小的阻力："續流"。它不宜用作調節介質的流量和壓力，如長期用于調節，密封面易被介質沖刷磨損，影響密封性能。
5.電動閘閥的介質溫度、壓力，對使用的可靠性應引起注意。在高溫、高壓時，由于溫度的變化可能使閘板鍥死，同時因各處介質溫度不均勻，易產生不密封現象。鍥式但閘板閥尤為明顯。
6.初次通電時應注意電源的相序,正確的操作方法是將閘閥手動開至中間位置,然后再點動操作開關閥門,將閥門的行程調整好后(具體的調整方法聯系廠家),方可正常運行。

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
