矩形電動百葉蝶閥

產品展示>> 電動蝶閥>>矩形電動百葉蝶閥

一、矩形電動百葉蝶閥產品概述

上海川滬閥門有限公司生產的矩形電動百葉蝶閥蝶閥蝶板采用百葉式多軸結構，流體均勻，電傳動，啟閉力矩省力均勻，動作靈敏，性能可靠，適合低壓、大口徑、通風或尾氣處理場合使用，與多回傳型電動執行器相連接后，可以控制閥門的開關或者調節（輸入輸出信號4-20mA）管道介質流量大小。
特點：
1、對含塵氣體、煤氣管道、通風凈化裝置、煙氣管道等作為流量調節和截流用；
2、具有耐磨性好、工作穩定可靠、操作方便；
3、泄漏率小、使用壽命長、安裝維修方便；
4、適用于低壓差、大口徑、大流量場合，
適用場景:
矩形電動百葉蝶閥適合在煙氣、粉塵、空氣或含有懸浮顆粒的流體及濃濁、漿狀流體的調節與控制。

二、矩形電動百葉蝶閥產品圖片

矩形電動百葉蝶閥

三、矩形電動百葉蝶閥性能規范

公稱壓力（MPa)	0.1MPa	介質溫度	-30℃～-1000℃
控制方式	ON-OFF/4-20mA	適用介質	冷熱風、煙氣
介質流速	25m/s	泄漏率	1~5%

四、矩形電動百葉蝶閥主要零部件材料

零件名稱	閥體	閥板	閥軸
材料	Q235、304不銹鋼、316不銹鋼、310S雙相不銹鋼	Q235、304不銹鋼、316不銹鋼、310S雙相不銹鋼	碳鋼、不銹鋼

五、矩形電動百葉蝶閥多回轉電動執行器參數

型號	公稱轉矩 (N.m）	大控制轉矩 (N.m）	小控制轉矩 (N.m）	輸出軸轉圈數 (圈)	允許通過閥桿直徑 (mm)	手動 速比	輸出轉速 (r/min）	電機功率 (kw）	重量 (kg）
Z5	50	75	≤25	150	28	1∶1	18	0.12	28
Z10	100	150	≤50	160			24、36	0.25 0.37	61
Z15	150	225	≤75					0.37 0.55	63
Z20	200	300	≤100		40			0.55 0.75	63
Z20	200	300	≤100		28			0.55 0.75	63
Z30	300	450	≤150		40		24	0.75	65
Z30	300	450	≤150		28		24	0.75	65
Z45	450	675	≤225	110	48		24	1.1	110
Z45	450	675	≤225				36	1.5	110
Z60	600	900	≤300				24	1.5	112
Z60	600	900	≤300				36	2.2	112
Z90	900	1350	≤450		60		24	2.2	139
Z90	900	1350	≤450		48		36	3.0	139
Z120	1200	1800	≤600		60		24	3.0	142
Z120	1200	1800	≤600		48		24	3.0	142
Z180	1800	2160	≤900	140	70	25∶1	24	4.0	261
Z180	1800	2160	≤900				36	5.5	261
Z250	2500	3000	≤1250				24	5.5	264
Z350	3500	4200	≤1750		75	13∶1	18	7.5	430
Z500	5000	6000	≤2500		75	13∶1	18	10	440
Z800	8000	9600	≤4000	120	80	90∶1	12	13	800
Z1000	10000	12000	≤5000	120	100	90∶1	12	15	820

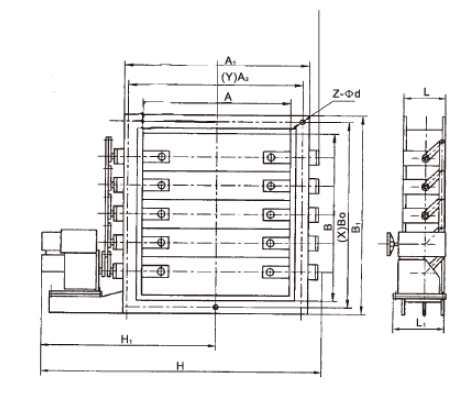

六、矩形電動百葉蝶閥結構圖

七、矩形電動百葉蝶閥連接尺寸

AxB	A1 x B1	A2 x B2	L	L1	H1	H	b	Z-d	X	Y	軸線	Wt/Kgs
320x180	375x105	400x240	180	245	580	735	8	16-14	5	3	2	184
320x250	375x295	400x330	180	245	625	825	8	16-14	5	3	2	194
400x200	455x255	500x330	200	245	610	805	8	16-18	5	3	2	215
400x320	455x375	500x420	200	245	870	915	8	16-18	5	3	2	263
500x200	555x255	600x300	220	245	610	805	8	16-18	5	3	3	272
500x400	555x455	600x500	220	245	670	915	8	20-18	5	5	3	292
630x320	685x375	730x420	220	245	610	805	10	20-18	7	3	3	322
630x400	685x455	730x500	220	245	710	995	10	24-18	7	5	3	354
800x400	855x455	900x500	240	300	670	945	10	24-18	7	5	4	443
800x630	855x685	900x730	240	300	710	995	10	28-18	7	7	4	590
1000x500	1070x570	1130x830	260	300	790	1075	10	24-23	7	5	4	640
1000x800	1070x870	1130x930	260	300	905	1270	10	28-23	7	7	4	770
1250x630	1320x700	1380x760	280	300	1005	1505	10	32-23	9	7	5	790
1250x1000	1320x1070	1380x1130	280	300	1105	1705	10	32-23	9	7	5	920
1400x800	1470x870	1530x930	300	385	1075	1575	10	36-23	11	7	5	940
1400x1250	1470x1320	1530x1380	300	385	1300	2025	10	40-23	11	9	5	1240
1600x1000	1670x1070	1730x1130	320	385	1175	1775	10	36-23	11	7	5	1540
1600x1250	1670x1320	1730x1380	320	385	1300	2025	10	40-23	11	9	5	1680
1800x1250	1870x1320	1930x1380	340	420	1450	2175	10	44-23	13	9	6	1846
1800x1400	1870x1470	1930x1530	340	420	1525	2325	10	48-23	13	11	6	1953
2000x1250	2070x1320	2130x1380	360	420	1450	2175	10	48-23	15	9	6	2170
2000x1800	2070x1670	2130x1730	360	420	1620	2520	12	52-23	15	11	6	2392
2500x1800	2570x1870	2630x1730	420	450	1695	2595	12	56-23	17	11	8	2740
2500x2000	2570x2070	2630x2130	420	450	1895	2995	12	64-23	17	15	8	2801
2800x2500	2870x2570	2930x2630	440	450	2145	3195	12	72-23	19	17	8	3118
3200x2800	3270x2870	3330x2930	480	480	2325	3825	12	80-23	21	19	10	3535
3600x3200	3670x3270	3730x3330	520	480	2525	4225	12	88-23	23	21	10	4018
4000x3600	4070x4670	4130x4730	560	480	2725	4825	12	100-23	27	23	10	4532
