如何正確選擇閥門執行機構

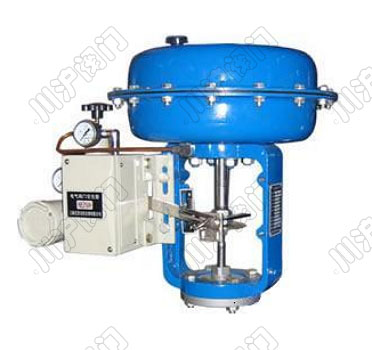

氣動薄膜執行機構的作用原理？
氣動薄膜執行機構的作用原理是：當調節器或者定位器的輸出信號p輸入薄膜氣室后，信號壓力在薄膜上產生推力，使推桿部件移動，并壓縮彈簧，直至彈簧的反作用力與信號壓力在薄膜上產生推力相平衡為止，這時推桿的移動就是氣動薄膜執行機構的位移，也稱作行程，用l表示，全行程用L表示。
精小型氣動薄膜執行機構與老式薄膜執行機構的區別有哪些？
充分利用氣動薄膜執行機構的結構簡單、可靠、維修方便、價格低廉的特點，改進設計而形成的精小型氣動薄膜執行機構。在減少重量和高度方面，它將老結構的單彈簧改為多彈簧，并將彈簧直接置于上下膜蓋內，使支架大大地減少減輕，在可靠性方面，將反作用式的老式執行機構的深波紋滾動膜片改成O型密封圈，老式結構中的推桿沒有導向，動作的平穩性差，而精小型執行機構增加了導向。
精小型氣動薄膜執行機構有哪些類型，其型號分別是什么？
歸納起來，精小型執行機構具有可靠性高、外形小、重量輕的特點。
| 執行器型號 | ZHA/B-11 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-5 |
|---|---|---|---|---|---|---|
| L (mm) | 80/70 | 100/84 | 100/75 | 154/114 | 180/115 | 260/160 |
| H2 (mm) | 220 | 270 | 300 | 375 | 490 | 720 |
| D1 (mm) | / | 80 | 80 | 105 | 122 | 130 |
| D2 (mm) | 32 | 60 | 60 | 80 | 95 | 100 |
| A (mm) | 236 | 285 | 285 | 360 | 470 | 620 |
| n-Φd (mm) | / | 2-Φ10 | 2-Φ10 | 4 -Φ12 | 4 -Φ14 | 4 -Φ18 |
| M (mm) | M8 | M8 | M8 | M12×1.25 | M16×1.5 | M20×1.5 |
| 重量(Kg) | 10 | 12 | 16 | 22 | 52 | 125 |
氣動薄膜執行機構應優選哪種型號，為什么？
氣動薄膜執行機構雖存在推力不夠、剛度小、尺寸大的缺陷，但其結構簡答，所以目前還是使用使用多的執行機構，但這里要強調好選用ZHA、ZHB精小型薄膜執行機構去代替ZMA、ZMB老式薄膜執行機構，以獲得更輕的重量、更小的尺寸和大的輸出力。
氣開閥與氣閉閥的定義是什么？
對于氣動執行機構信號壓力增加時，推桿向下運動的叫做正作用執行機構。信號壓力增加時，推桿向上運動的叫做反作用執行機構，閥門組件與執行機構組成的調節閥后，氣開閥是隨著信號壓力的增加，逐漸打開，無信號時，處于關閉狀態的閥，氣閉閥是隨著信號壓力的增加，逐漸關閉，無信號時，處于全開狀態的閥。
調節閥作用方式如何選擇？選擇氣開閥或氣閉閥的主要出發點是什么？
選擇作用方式主要是選擇氣開閥或者氣閉閥。氣開閥和氣閉閥的選擇主要從生產安全角度考慮，當系統因故障等原因使信號壓力中斷時（即閥處于無信號壓力的情況下時），考慮閥應處于全開還是關閉狀態才能避免損壞設備和保護工作人員。若閥處于全開位置危害性小，則應選氣閉閥（因為故障時無信號壓力，閥處于全開位置）；反之，應選氣開閥。總得來說，從安全角度考慮，若工藝需要故障關，則選用氣開閥。若工藝需要故障開，則選用氣閉閥。
